Huawei OSN 9800 T220 20*10G Tributary Service Processing Board TNV2T220 TNV2T220X01
| Junta | Versión inicial | 9800 U64 Subbastidor | 9800 U32 Subbastidor | 9800 U16 Subbastidor |
|---|---|---|---|---|
| TNV2T220 | V100R001C20 | Soportado | Soportado | Soportado |
TNV3T220 OSN9800 Tributary Board
Model: TNV3T220
Part No.: 02312NBM
Name: T220
Application: OSN 9800
$150.00 $180.00
Placa de procesamiento de servicio tributario TNV3T220 10G
Aplicado a Huawei OSN 9800 M24, U16, U32, U64, admite una combinación de señales ODU0, ODU1, ODU2(e) y ODUflex
La placa TNV3T220 admite cifrado de servicio, marco de prueba y funciones de prueba ASON PRBS de capa eléctrica
La placa TNV3T220 admite el esquema de protección del cliente 1+1, ODUk SNCP, protección SNCP tributaria
La placa TNV3T220 admite la función ESC cuando el tipo de servicio del lado del cliente es OTU1/OTU2/OTU2e
La placa TNV3T220 admite funciones Loopback, ALS y LPT
TNV3T220 es una placa de procesamiento de servicios tributarios 10G aplicada a Huawei OSN 9800 M24, U16, U32, U64. Admite conexiones cruzadas eléctricas, interfaces OTN y comunicación ESC. La placa TNV3T220 admite módulos ópticos GE, 2.5GE, 10GE, etc. con diferentes distancias, que se pueden configurar según los requisitos.
| Ranuras válidas | |
| Subbastidor OptiX OSN 9800 U16: IU1-IU14 Subbastidor OptiX OSN 9800 U32 estándar: IU1-IU32 Subbastidor OptiX OSN 9800 U32 mejorado: IU1-IU32 Subbastidor OptiX OSN 9800 U64 estándar: IU1-IU64 Subbastidor OptiX OSN 9800 U64 mejorado: IU1-IU64 |
|
| Versión inicial de diferente subbastidor | |
| Subbastidores serie OSN 9800 U: V100R002C10SPC300 Subbastidores M24: V100R006C00SPC700 |
|

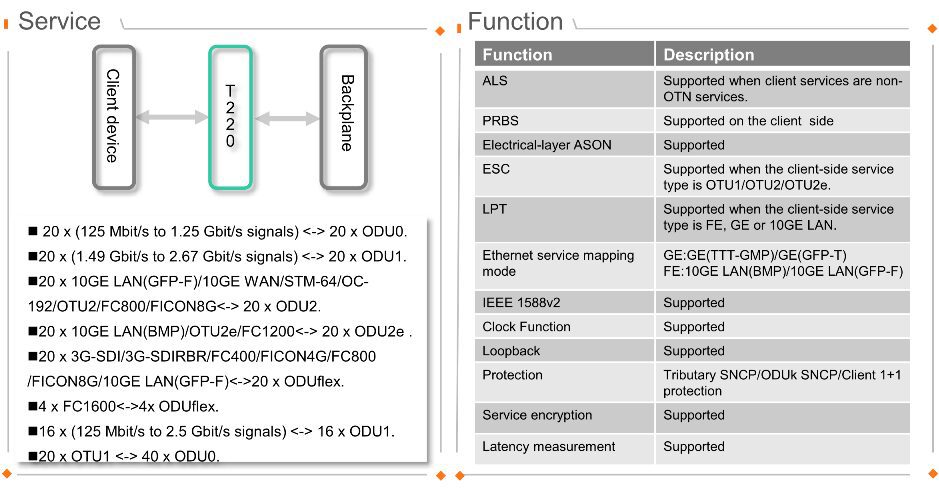

| Función y características | |
| Función básica | Admite las siguientes conversiones de servicios: Modo no convergente ODU0 (Cualquiera->ODU0) nx (señales de 125 Mbit/s a 1,25 Gbit/s) <-> nx ODU0. Modo de no convergencia de ODU1 (Cualquiera->ODU1) nx (señales de 1,49 Gbit/s a 2,67 Gbit/s) <-> nx ODU1. Modo de no convergencia ODU2 (OTU2/Any->ODU2) nx 10GE LAN(GFP-F)/10GE WAN/STM-64/OC-192/OTU2/FC800/FICON8G<-> nx ODU2 nx 10GE LAN(BMP)/ OTU2e/FC1200<-> nx ODU2e ODUflex modo no convergente (Cualquiera->ODUflex) nx 3G-SDI/3G-SDIRBR/FC400/FICON4G/FC800/FICON8G/10GE LAN(GFP-F)<-> nx ODUflex TNV3T210: 2 x FC1600<->2 x ODUflex TNV3T220:4 x FC1600<->4 x ODUflex TNV3T230:nx OTU1<-> 2n x ODU0 Modo de convergencia ODU1 (n*Cualquiera->ODU1) nx (señales de 125 Mbit/s a 2,5 Gbit/s) <-> ODU1 |
| Capacidades de conexión cruzada | T210: Admite conexiones cruzadas de backplane de 10 señales ODU0/ODU1/ODU2/ODU2e/ODUflex desde/hacia la placa de conexión cruzada. |
| T220: Admite conexiones cruzadas de backplane de 20 señales ODU0/ODU1/ODU2/ODU2e/ODUflex desde/hacia la placa de conexión cruzada. | |
| T230: Admite conexiones cruzadas de backplane de 30 señales ODU0/ODU1/ODU2/ODU2e/ODUflex desde/hacia la placa de conexión cruzada. | |
| función OTN | Admite el formato de trama OTN y el procesamiento general definido por ITU-T G.709. El proceso de mapeo cumple con ITU-T G.7041, ITU-T G.709 y G.Sup43. |
| Capa ODUflex: admite el procesamiento de sobrecarga de PM. | |
| Capa ODU0/ODU1/ODU2: soporta procesamiento de gastos generales de PM y TCM, y monitoreo no intrusivo de gastos generales de PM y TCM. | |
| Capa OTU1/OTU2: admite procesamiento de sobrecarga SM. | |
| Codificación FEC | Admite corrección de errores de reenvío (FEC) compatible con ITU-T G.709 en el lado del cliente cuando el tipo de servicio del lado del cliente es OTU1 u OTU2(e). |
| Monitoreo de alarmas y eventos de desempeño | Supervisa los bytes BIP8 (modo de ráfagas) para ayudar a localizar fallas en la línea. |
| Supervisa los bytes B1 para ayudar a localizar fallas. | |
| Supervisa alarmas OTN y eventos de rendimiento. | |
| Supervisa parámetros como la corriente de polarización, la temperatura y la potencia óptica del láser. | |
| Soporta el monitoreo remoto (RMON) de servicios Ethernet. | |
| Medición de latencia | Cuando se reciben servicios que no son OTN en el lado del cliente de la placa, la medición de latencia de la sección PM se admite en la dirección del backplane (dirección ascendente). Cuando se reciben servicios OTN en el lado del cliente de la placa, la medición de latencia de la sección TCM se admite en la dirección del puerto óptico (dirección descendente). |
| IEEE 1588v2 | Admite modo TC, modo TC+OC, modo BC y modo OC. |
| NOTA: Admite esta función al recibir servicios GE (GFP-T) en el lado del cliente. Admite esta función cuando se reciben servicios LAN 10GE en el lado del cliente y la asignación de puertos está configurada en asignación transparente MAC (10,7G). TNV3T220/TNV3T230: solo los puertos 1 a 15 admiten IEEE 1588v2. El puerto equipado con un módulo eléctrico no es compatible con IEEE 1588v2. |
|
| UIT-T G.8275.1 | Soporta modo BC |
| NOTA: Admite esta función al recibir servicios GE (GFP-T) en el lado del cliente. Admite esta función cuando se reciben servicios LAN 10GE en el lado del cliente y la asignación de puertos está configurada en asignación transparente MAC (10,7G). TNV3T220/TNV3T230: solo los puertos 1 a 15 admiten ITU-T G.8275.1. El puerto equipado con un módulo eléctrico no es compatible con ITU-T G.8275.1. |
|
| UIT-T G.8273.2 | Solo la placa de un subrack OptiX OSN 9800 M24 admite ITU-T G.8273.2. |
| Reloj fisico | GE(TTT-GMP): Admite transmisión transparente Ethernet síncrona |
| LAN 10GE, mapeo transparente de bits (11,1 G): admite transmisión transparente Ethernet síncrona | |
| GE (GFP-T): admite procesamiento Ethernet síncrono | |
| 10GE LAN, MAC Mapeo transparente (10,7 G): admite procesamiento Ethernet síncrono | |
| Puerto MTU | El valor oscila entre 1518 y 9600, en bytes. Es decir, el tamaño máximo de la trama Jumbo admitida es 9600 bytes. |
| Modo de mapeo de servicios Ethernet | GE: GE (TTT-GMP), GE (GFP-T) |
| LAN 10GE: Mapeo transparente de bits (11.1G), Mapeo transparente MAC (10.7G) | |

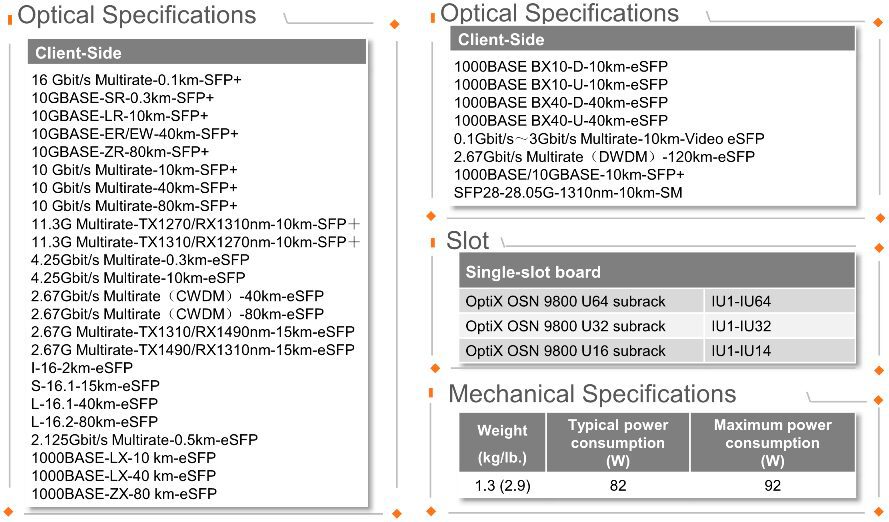

| Especificaciones mecánicas | |
| Dimensiones (An x Al x Pr, mm) | 477,3 x 30,5 x 220,0 |
| Peso (kg) | 1.3 |
| Consumo de energía típico (W) | 82 |
| Consumo máximo de energía (W) | 92 |
| Banda ancha | 10G |
|---|---|
| Puerto | 12-24 |
Huawei T220 TNV3T220 02312NBM 20*10 Gbit/s Tributary Service Processing Board OSN 9800
