Transistor de Potencia PNP TIP30A TO‑220 Seminuevo – Electrónica / DIY
Availability:
8 disponibles

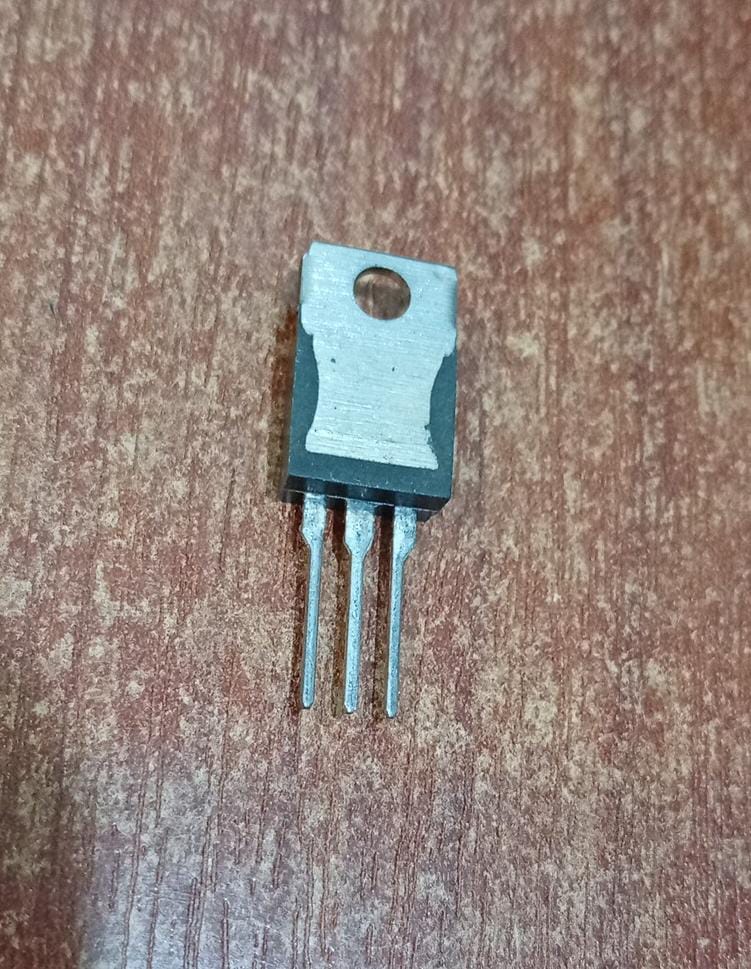

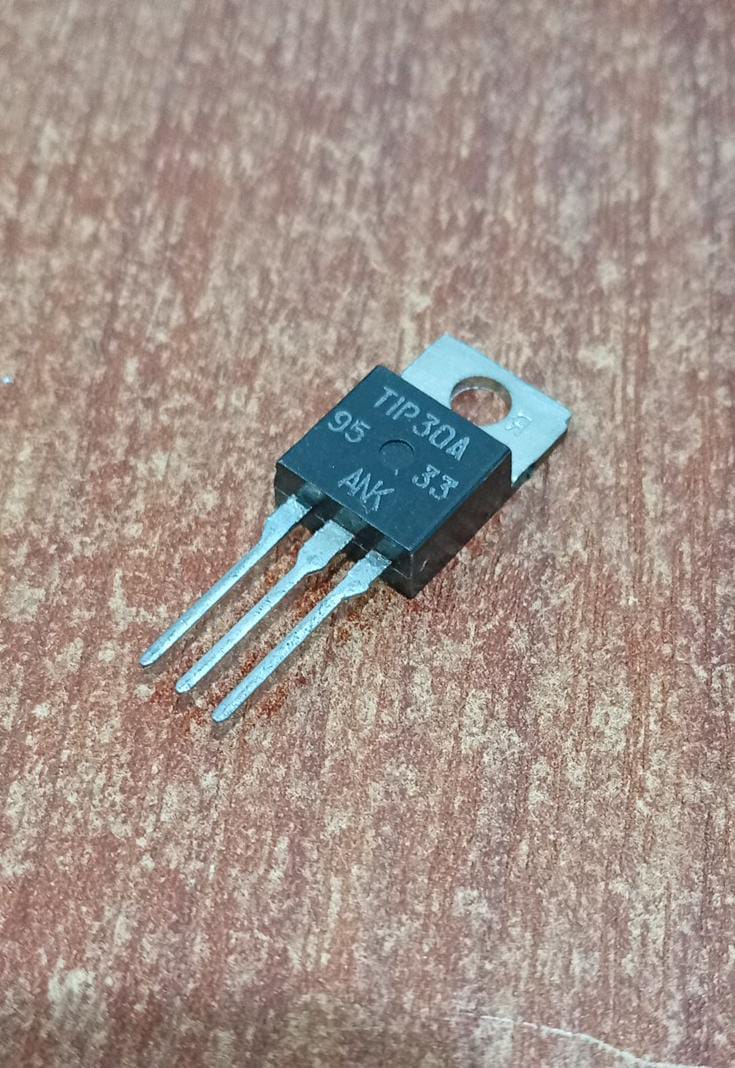

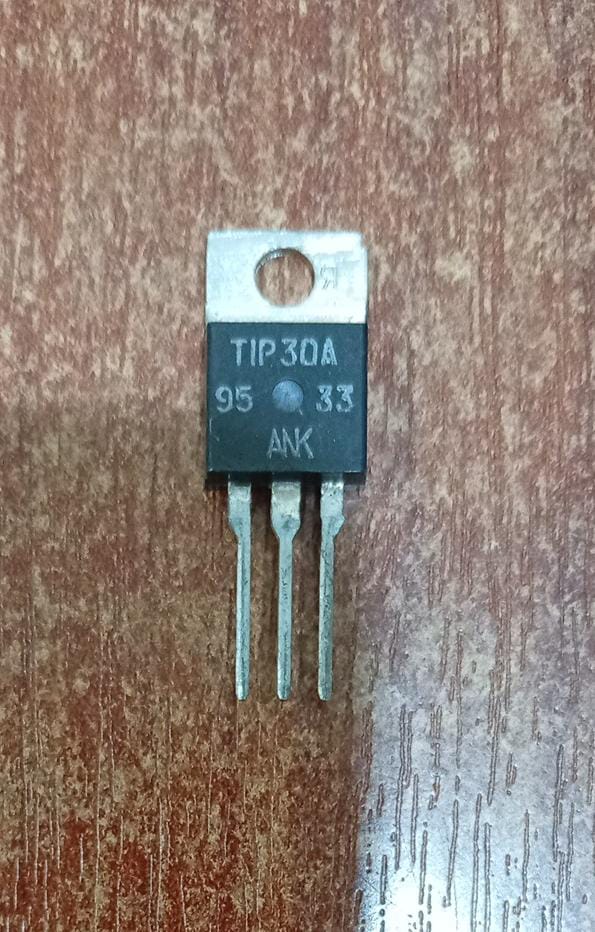

Transistor TIP30A seminuevo, tipo PNP en encapsulado TO‑220, ideal para control de cargas, fuentes de poder, amplificadores y proyectos de electrónica. Perfecto para técnicos, hobistas y estudiantes.
Estado
Seminuevo
Especificaciones Técnicas
- Tipo: Transistor de unión bipolar (BJT) PNP
- Modelo: TIP30A
- Encapsulado: TO‑220, 3 pines
- Voltaje colector‑emisor (Vceo): hasta 40–60 V (según fabricante)
- Corriente colector (Ic): hasta 3 A (típico)
- Potencia disipada: ~25–30 W
- Montaje: THT (Through‑Hole)
- Aplicaciones: Regulación, drives, fuentes, motores, amplificación PNP
$4.00
8 disponibles
El TIP30A es un transistor de potencia PNP que se utiliza combinado en aplicaciones de electrónica y proyectos de bricolaje.
- Tipo: Transistor Bipolar de Unión (BJT)
- Configuración: PNP
- Encapsulado: TO-220, que permite una buena disipación de calor y es fácil de montar en placas de circuito.
Características Técnicas
| Especificación | Valor |
|---|---|
| Voltaje Máximo Colector-Emisor (Vce) | 60 voltios |
| Corriente Máxima Colectora (Ic) | 1 A |
| Potencia de Disipación | 30 vatios |
| Frecuencia Máxima de Operación | 3 MHz |
| Ganancia de Corriente Continua (hFE) | Mínimo 15 a 1A |
| Voltaje de Saturación Colector-Emisor | 0,7 V (a 1 A) |
| Temperatura de Operación | -65°C a 150°C |
| Número de Pines | 3 (Base, Colector, Emisor) |
Aplicaciones comunes
- Amplificación de Señales: Utilizado en circuitos de audio para amplificar señales.
- Conmutación: Ideal para controlar cargas como motores y relés.
- Reguladores de voltaje: Puede ser parte de circuitos reguladores para mantener voltajes constantes.
Ventajas
- Alta Potencia: Capaz de manejar hasta 30W, lo que lo hace adecuado para aplicaciones de potencia.
- Fácil de montar: El encapsulado TO-220 facilita la instalación y el enfriamiento.
- Versatilidad: Se puede utilizar en una variedad de circuitos, desde amplificadores hasta controladores de motor.
Consideraciones
- Disipación de Calor: Es importante utilizar un disipador de calor adecuado para evitar el sobrecalentamiento durante su operación.
- Polaridad: Asegúrese de conectar correctamente los pines (Base, Colector, Emisor) para evitar daños al transistor.
Bo1canastasazules
| Peso | 0.030 kg |
|---|
