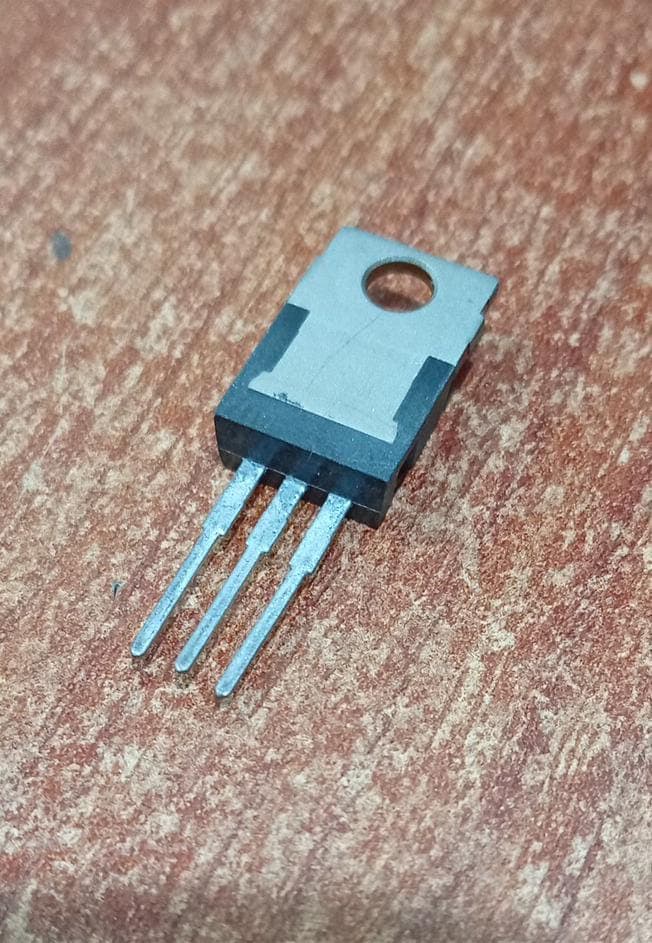

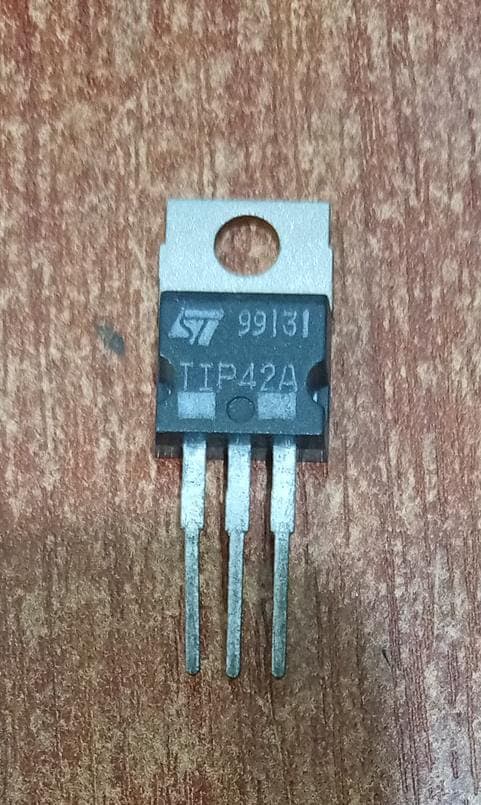

Transistor PNP de Potencia TIP42A TO-220 Seminuevo - Electrónica DIY / Repuestos

El TIP42A es un transistor PNP de potencia diseñado para aplicaciones de amplificación y conmutación. Su encapsulado TO-220 permite una fácil integración en circuitos electrónicos, especialmente en proyectos de bricolaje y reparaciones electrónicas.

Características Técnicas

Tipo de transistor : PNP Corriente Máxima del Colector (Ic) : 6 A

Tensión Máxima Colector-Emisor (Vce):

60 V

Disipación de potencia (Pd):

65 W

Ganancia de Corriente Directa (hFE):

Entre 15 y 75, dependiendo de la corriente de colector.

Tensión Máxima Base-Emisor (Vbe):

5 V

Temperatura de Funcionamiento:

Hasta 150 °C

Encapsulado:

TO-220, que facilita la disipación de calor y el montaje en PCB.

Configuración:

Transistor de unión bipolar (BJT) de tipo P.

Aplicaciones comunes Amplificadores de potencia:

Ideal para circuitos de audio y amplificadores de señal.

Conmutación:

Utilizado en circuitos de conmutación para controlar cargas como motores y relés.

Reguladores de voltaje:

Puede ser parte de circuitos reguladores para mantener un voltaje constante.

Fuentes de Alimentación:

Usado en fuentes de alimentación lineales y conmutadas.

Ventajas

Alta Capacidad de Corriente : Puede manejar hasta 6 A, lo que lo hace adecuado para aplicaciones de potencia. Buena Disipación de Calor : Su encapsulado TO-220 permite una mejor gestión térmica, lo que es crucial en aplicaciones de alta potencia. Versatilidad : Puede ser utilizado en una variedad de circuitos, desde amplificadores hasta controladores de motor. Consideraciones de Montaje Disipador de calor : Se recomienda el uso de un disipador de calor para evitar el sobrecalentamiento, especialmente en aplicaciones de alta corriente. Conexiones : Asegúrese de conectar correctamente los pines: emisor (E), base (B) y colector (C) para un funcionamiento adecuado. Bo1canastasazules
